QL型短伸縮滾珠萬向聯軸器
發布時間：2024-05-16
來源： 本站
瀏覽量：
次

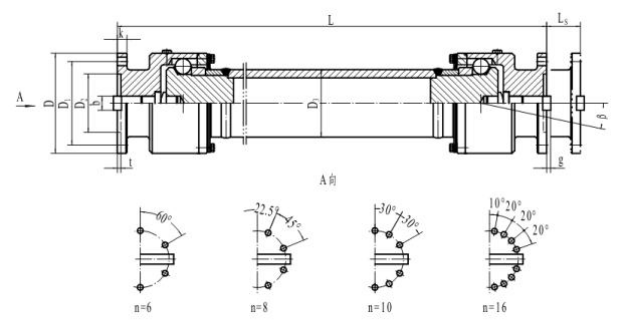

| QL-DWH 型短伸縮焊接式滾珠聯軸器基本參數和主要尺寸 / mm | |||||||||||||||||||||||||||||||||||||
| 型 號 |
回 轉 直 徑 D |
公稱 轉矩 Tn kN·m |
疲勞 轉矩 Tf kN·m |
軸 線 折 角 ≤β (o) |
伸 縮 量 LS |
Lmin |
D1 (js11) |
D2 (H7) |
D3 | n-d | k | t |
b (h9) |
g |
質量 m kg |
||||||||||||||||||||||
| Lmin |
增 長 100 |
||||||||||||||||||||||||||||||||||||
| QL-DWH100 | 100 | 1.25 | 0.63 | 8 | 12 | 240 | 84 | 57 | 60 | 6-9 | 7 | 2.5 | 18 | 5.5 | 5 | 0.35 | |||||||||||||||||||||
| QL-DWH120 | 120 | 2.5 | 1.25 | 8 | 12 | 300 | 102 | 75 | 70 | 8-11 | 8 | 2.5 | 18 | 5.5 | 8 | 0.55 | |||||||||||||||||||||
| QL-DWH150 | 150 | 5 | 2.5 | 10 | 15 | 350 | 130 | 90 | 89 | 8-13 | 10 | 3 | 20 | 6 | 20 | 0.85 | |||||||||||||||||||||
| QL-DWH180 | 180 | 12.5 | 6.3 | 10 | 20 | 480 | 155 | 105 | 114 | 8-17 | 17 | 5 | 25 | 7 | 50 | 2.8 | |||||||||||||||||||||
| QL-DWH200 | 200 | 31.5 | 16 | 12 | 20 | 500 | 175 | 125 | 127 | 8-17 | 17 | 5 | 28 | 8 | 68 | 3.5 | |||||||||||||||||||||
| QL-DWH225 | 225 | 40 | 20 | 12 | 25 | 520 | 196 | 135 | 152 | 8-17 | 20 | 5 | 32 | 9 | 80 | 4.9 | |||||||||||||||||||||
| QL-DWH250 | 250 | 63 | 31.5 | 12 | 25 | 620 | 218 | 150 | 168 | 8-19 | 25 | 6 | 40 | 12.5 | 127 | 5.3 | |||||||||||||||||||||
| QL-DWH285 | 285 | 90 | 45 | 12 | 30 | 720 | 245 | 170 | 194 | 8-21 | 27 | 7 | 40 | 15 | 190 | 6.3 | |||||||||||||||||||||
| QL-DWH315 | 315 | 125 | 63 | 12 | 30 | 800 | 280 | 185 | 219 | 10-23 | 32 | 8 | 40 | 15 | 268 | 8 | |||||||||||||||||||||
| QL-DWH350 | 350 | 180 | 90 | 12 | 35 | 870 | 310 | 210 | 267 | 10-23 | 35 | 8 | 50 | 16 | 380 | 15 | |||||||||||||||||||||
| QL-DWH390 | 390 | 250 | 125 | 12 | 40 | 950 | 345 | 235 | 267 | 10-25 | 40 | 8 | 70 | 18 | 510 | 15 | |||||||||||||||||||||
| QL-DWH440 | 440 | 355 | 180 | 12 | 40 | 1150 | 390 | 255 | 325 | 16-28 | 42 | 10 | 80 | 20 | 800 | 22 | |||||||||||||||||||||
| QL-DWH490 | 490 | 500 | 250 | 12 | 50 | 1200 | 435 | 275 | 325 | 16-31 | 47 | 12 | 90 | 22.5 | 1055 | 22 | |||||||||||||||||||||
| QL-DWH550 | 550 | 710 | 355 | 12 | 50 | 1350 | 492 | 320 | 426 | 16-31 | 50 | 12 | 100 | 22.5 | 1564 | 34 | |||||||||||||||||||||
| QL-DWH620 | 620 | 1000 | 500 | 12 | 50 | 1530 | 555 | 380 | 426 | 10-38 | 55 | 12 | 100 | 25 | 2216 | 34 | |||||||||||||||||||||
