SWPG型有伸縮超短式萬向聯軸器
發布時間：2024-05-27
來源： 本站
瀏覽量：
次

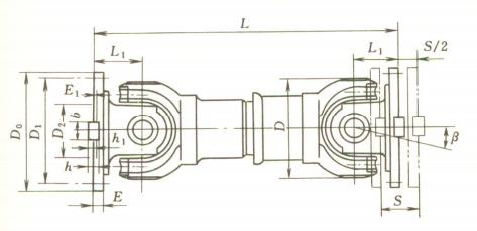

| SWP G 型有伸縮超短式萬向聯軸器基本參數和主要尺寸 / mm | ||||||||||||||||||||||||||||||||||||||
| 型 號 |
回轉 直徑 D |
公稱 轉矩 Tn kN·m |
疲勞 轉矩 Tf kN·m |
軸線 折角 ≤β (o) |
伸 縮 量 LS |
L | D0 | D1 |
D2 (H7) |
E | E1 | b×h | h1 | L1 | n-d |
轉動慣量 I kg·m2 |
質量 m kg |
|||||||||||||||||||||
| SWP225G | 225 | 18 | 8 | 5 | 40 | 435 | 275 | 248 | 135 | 15 | 5 | 32×18 | 9 | 68 | 10-15 | 0.331 | 60 | |||||||||||||||||||||
| SWP250G | 250 | 25 | 11.2 | 5 | 40 | 515 | 305 | 275 | 150 | 15 | 5 | 40×25 | 12.5 | 80 | 10-17 | 0.624 | 97 | |||||||||||||||||||||
| SWP285G | 285 | 35.5 | 16 | 5 | 40 | 565 | 348 | 314 | 170 | 18 | 7 | 40×30 | 15 | 90 | 10-19 | 1.182 | 120 | |||||||||||||||||||||
| SWP315G | 315 | 50 | 25 | 5 | 40 | 620 | 360 | 328 | 185 | 18 | 7 | 40×30 | 15 | 100 | 10-19 | 2.29 | 170 | |||||||||||||||||||||
| SWP350G | 350 | 71 | 35.5 | 5 | 55 | 715 | 405 | 370 | 210 | 22 | 8 | 50×32 | 16 | 108 | 10-21 | 3.793 | 256 | |||||||||||||||||||||
